分布式工商業光伏項目典型設計方案

作者：古瑞瓦特光伏逆變器來源：古瑞瓦特光伏逆變器時間：2023-11-03

分布式工商業光伏項目，是指安裝在工業廠房、商場、車站等中大型建筑物屋頂?shù)墓夥娬卷?xiàng)目，通過三相380V并網或者10kV并網，因投資收益高而備受青睞。

由于光伏發電和負荷用電相對同步，自發自用比例很高，在工商業電價相對較高的情況下，能獲得較為樂觀的經濟效益；此外，工商業屋頂面積相對較大，光伏電站裝機容量可從幾百千瓦到幾兆瓦，光伏電站收益高，是當下投資的新風向。

今天，我們重點針對分布式工商業光伏電站項目的典型設計方案展開討論。

/ 一、常用工商業光伏系統方案

工商業電站分為低壓（400V）并網和高壓（10kV）并網，原則上低壓并網電站400kW為一個并網點，一般會有多個并網點。中高壓并網的一般在6MW以內設置一個并網點，還需要選擇升壓變壓器，變壓器功率多選擇為1250/1600/2500kVA等類型，具體看項目容量和分布。工商業電站的接入方式和并網類型需要供電公司出具接入意見，以供電公司接入評審為準進行電站并網接入設計。

/ 二、工商業光伏系統的逆變器選型方案

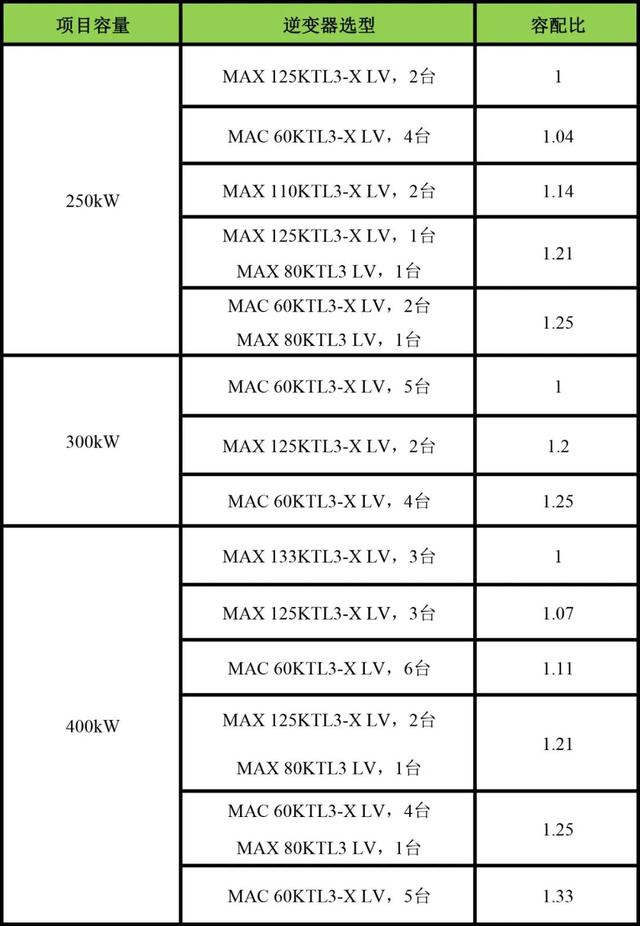

（1）對于不大于400kW的低壓并網工商業電站，可以采用多臺組串式逆變器并聯的方式，逆變器盡量選用功率大的，以下為比較常見的并網點容量，可以根據不同的容配比需求合理選擇配置方案。

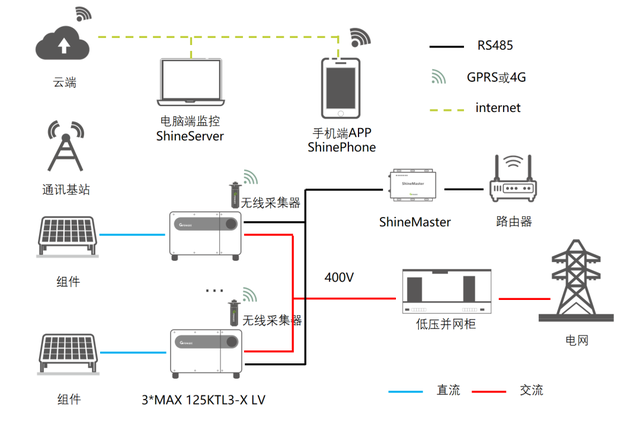

低壓并網-典型400kW并網單元設計方案

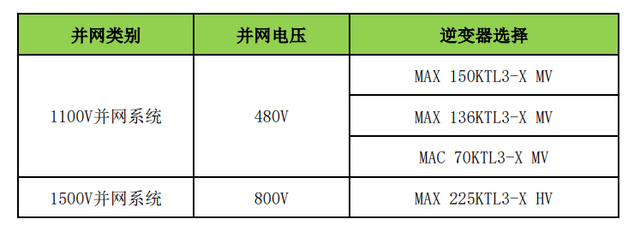

（2）對于不大于6MW的中壓并網工商業電站，目前有兩種逆變器選擇方案。

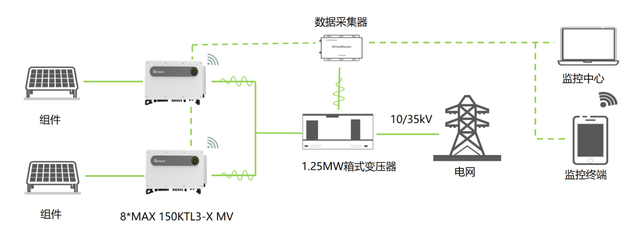

480V并網-典型1.25MW交流單元設計方案

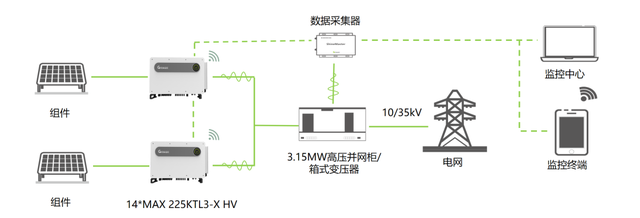

800V并網-典型3.15MW交流單元設計方案

/ 小結：

工商業光伏逆變器的選型需綜合考慮并網接入電壓類型，系統容配比設計，盡量采用單機功率較大機型，比如低壓并網系統優先選用125kW，1100V中壓并網系統優先選用150kW，1500V中壓并網系統優先選用225kW。從應用場景的實際情況出發，合理選用逆變器和設計系統容配比，就能夠?qū)崿F(xiàn)系統成本優化和收益最大化。
