線對板端子的技術解析與應用指南
一、線對板端子的定義與功能

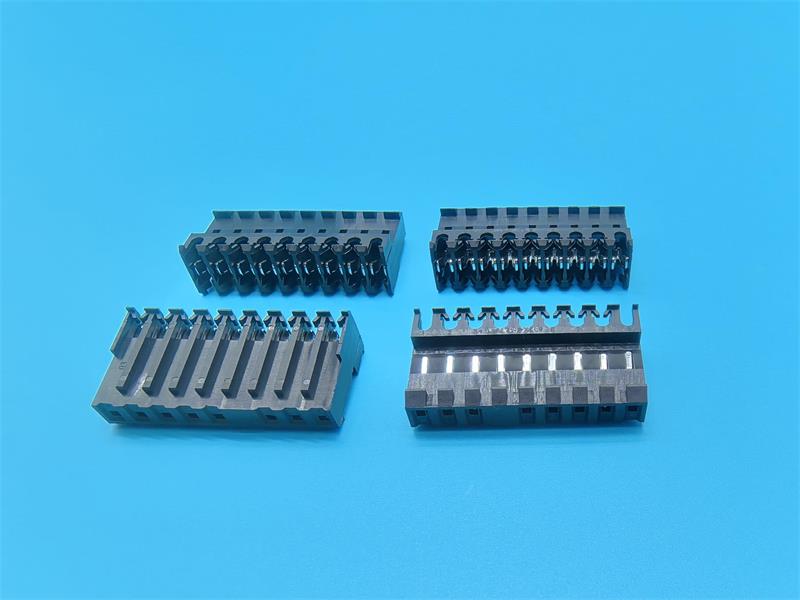

線對板端子（Wire-to-Board Connector）是一種用于連接導線（線纜）與電路板（PCB）的關鍵電子元件，承擔信號傳輸、電力供應及設備模塊間的互聯功能。其核心優勢在于簡化電路布局、提升設備組裝效率，并支持模塊化設計，廣泛應用于消費電子、汽車電子、工業控制等領域。
二、結構與組成
線對板端子通常由以下核心組件構成：
1.端子外殼（Housing）
材質：耐高溫工程塑料（如PA、PBT）或LCP（液晶聚合物）。
功能：提供絕緣保護，固定接觸件，確保插接穩定性。
2.端子接觸件（Contacts）
材料：磷青銅、黃銅鍍金/鍍錫，部分高電流場景采用銅合金。
設計：彈片式或針座式結構，保證低接觸電阻和高耐久性。
3.鎖扣機構（Locking Mechanism）
類型：卡扣式、翻蓋式或螺釘固定，防止意外脫落。
4.絕緣體與導向槽
確保插接方向正確，避免短路風險。
三、分類與特性
線對板端子可根據不同維度分類：
1.按間距（Pitch）
常規間距：2.54mm、2.0mm（適用于通用設備）。
高密度間距：1.27mm、1.0mm（手機、穿戴設備等緊湊型產品）。
2.按鎖定方式
無鎖式（簡易插拔）、卡扣式（防震）、螺釘固定（工業級高可靠性）。
3.按焊接方式
表面貼裝（SMT）：適合自動化生產。
通孔插裝（THT）：機械強度更高。
四、典型應用領域
1.消費電子
手機/平板：連接主板與顯示屏、攝像頭模組。
家電：智能控制板與傳感器間的信號傳輸。
2.汽車電子
車載娛樂系統、ECU控制單元、新能源車電池管理。
3.工業設備
PLC控制器、電機驅動模塊、工業機器人內部布線。
4.醫療設備
便攜式監護儀、影像診斷設備的模塊化連接。
五、選型關鍵參數
1.電氣性能
額定電流/電壓：常規端子支持1-5A/50-250V，高功率型號可達10A以上。
信號完整性：高頻應用需關注阻抗匹配（如USB 3.0、HDMI接口）。
2.機械性能
插拔壽命：消費級約50次，工業級可達500次以上。
抗振動性：汽車電子需滿足ISO 16750標準。
3.環境適應性
工作溫度：-40℃~+125℃（車規級要求）。
防塵防水：IP67/IP68等級（戶外設備必備）。
六、行業發展趨勢
1.微型化與高密度化
0.4mm超細間距端子（適用于AR/VR設備）。
2.高速高頻傳輸
支持10Gbps以上速率（5G通信、服務器領域）。
3.環保與可靠性提升
無鹵素材料、耐高溫設計（符合RoHS 3.0及AEC-Q200標準）。
4.自動化兼容設計
帶定位柱的SMT端子，適配PCB貼片機高效生產。
